Befestigungsset für Mörzmotoren - mit Kupplung für 6mm Stahlwelle
Produktinformationen "Befestigungsset für Mörzmotoren - mit Kupplung für 6mm Stahlwelle"
Befestigungsset für Mörzmotoren mit Kupplung für 6mm Stahlwelle mit verschiedenen Grundplatten zur Auswahl
- verschiedene Grundplatten zur Auswahl - siehe Artikelbeschreibung unten
- 2 Gewindeschrauben M4
- 2 Unterlegscheiben
- 4 Gummiunterlegscheiben
- Die Kupplung hat eine 5mm Bohrung für den Motor und eine 6mm Bohrung für die Welle, beides mit Feststellschraube.
- Länge der Kupplung ist 30 mm.
- Tiefe der Bohrungen jeweils 8mm.
- Einbauhöhe Mörz-Motor inkl. Kupplung 77mm
- Achtung: Artikel ist nur für Mörzmotoren - Artikelnummer ZBH100.1 bis 100.3 / ZBH100.7 bis ZBH100.8 geeignet und nicht für Mörzmotor flache Ausführung ZBH100.5 und ZBH100.9
-
Zur Auswahl stehen im Set diese Grundplatten:
- Grundplatte aus Stahl 80x60x2mm
- zur einfachen Befestigung am Getriebe oben
- original Zubehör vom Pyramidenmotorhersteller Mörz
- Grundplatte aus Sperrholz 80x80x6mm
- Motor wird an Platte geschraubt - Befestigung am Motorgetriebe oben
- Vorteil dieser Grundplatte: Befestigungsschrauben für den Motor sind in die Grundplatte eingelassen und stören nicht bei der Befestigung der Grundplatte am Pyramidenboden.
- Höhe mit montierten Motor von Motorunterkante bis Grundplattenoberkante 41mm
- die Grundplatteneinheit kann zur Befestigung durch die vorgebohrten Löcher in den Pyramidenboden geschraubt werden

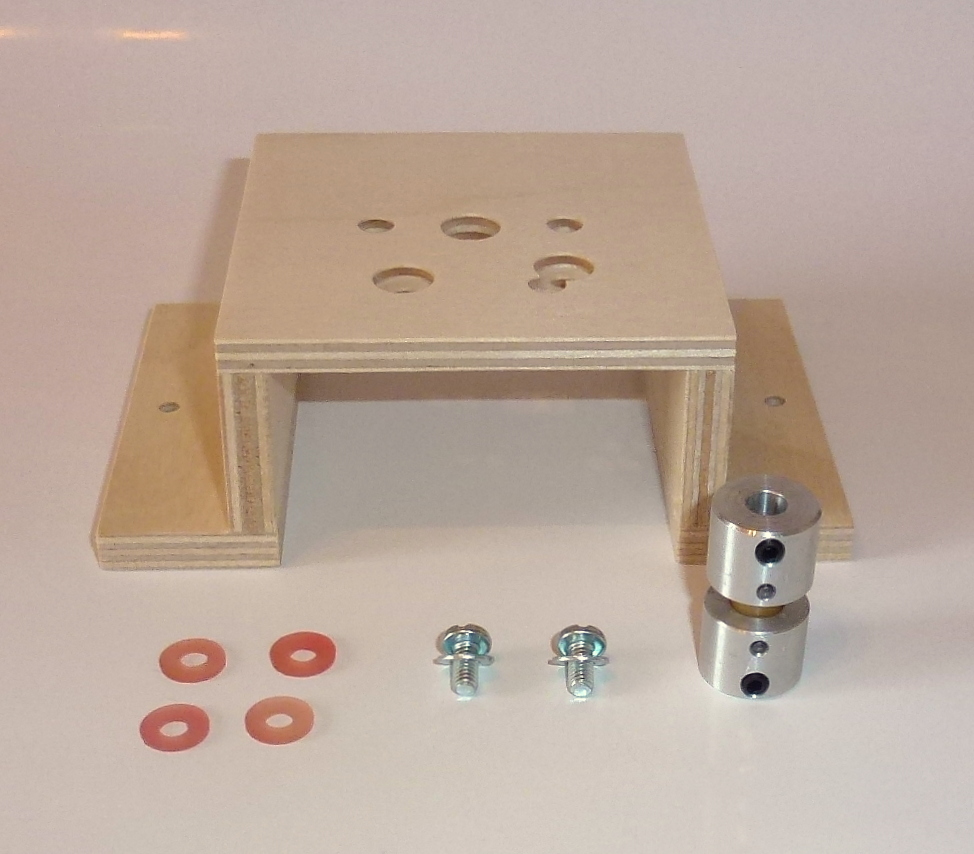

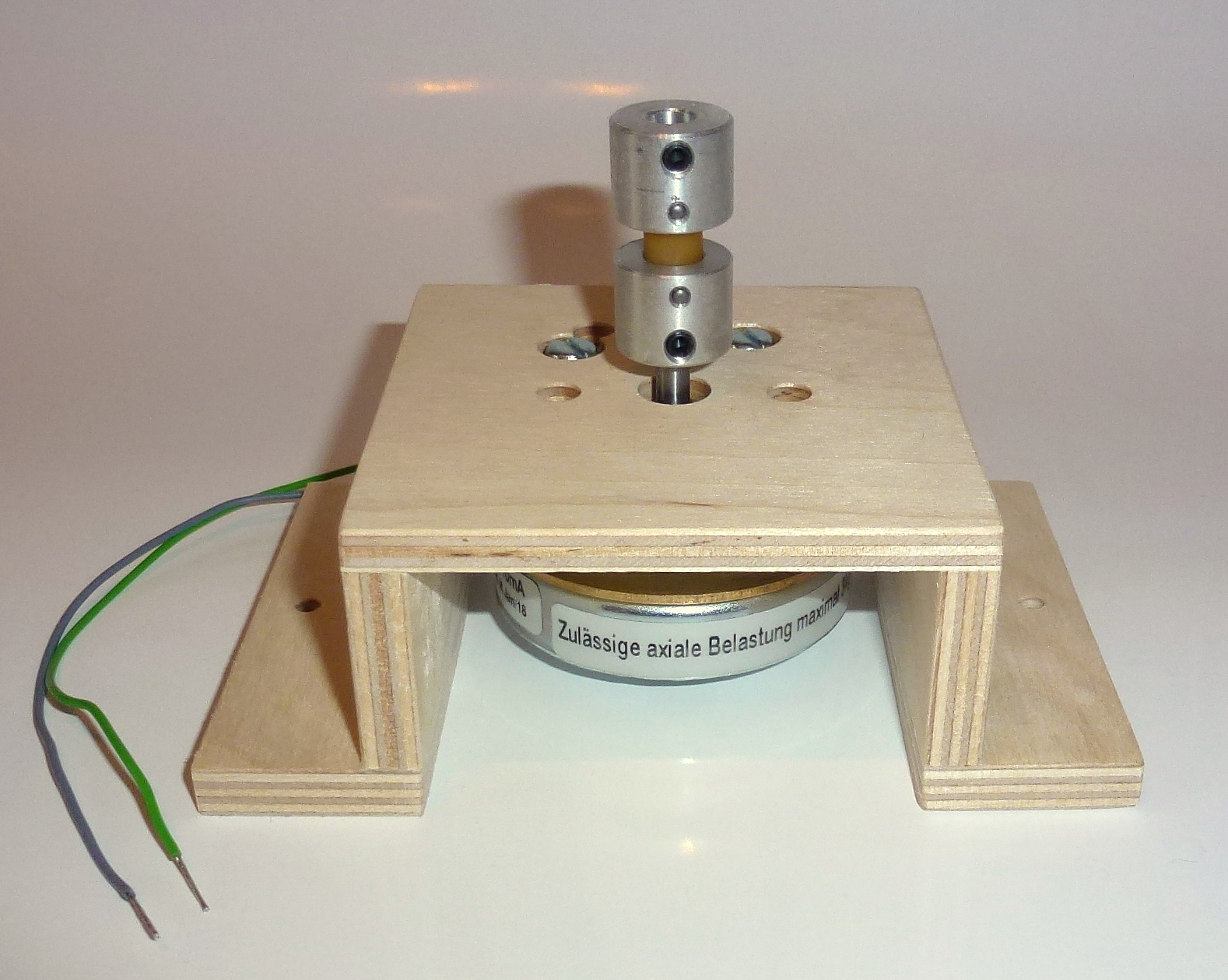

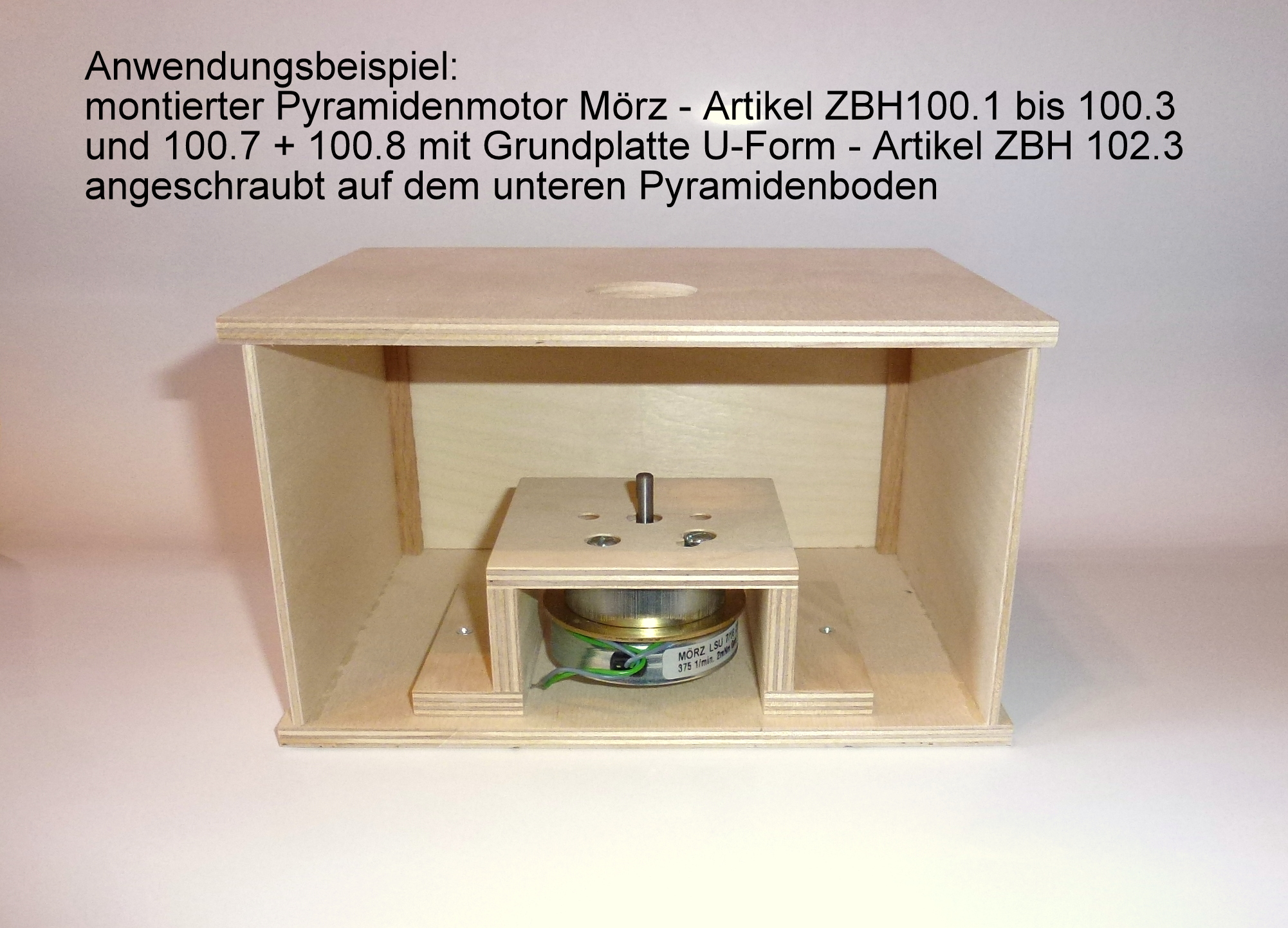

- Grundplatte U-Form für Mörzmotoren aus Birkensperrholz
- Motor wird an obere Platte geschraubt - Befestigung am Motorgetriebe oben
- Größe: 125x80x43mm
- Höhe bis Grundplattenoberkante 43mm / Höhe bis Oberkante Motorwelle im eingebauten Zustand 55mm
- die Grundplatteneinheit kann zur Befestigung durch die vorgebohrten Löcher in den Pyramidenboden geschraubt werden
- Grundplatte Länge 40cm für Mörzmotoren aus 8mm starken Birkensperrholz
- zur einfachen Befestigung am Getriebe oben
- Größe: 400x80x8mm
- überspannt bis zu 360mm große Tellerausschnitte
- Länge kann nach eigenen Maßen selbst gekürzt werden
- zur Befestigung einfach unter den Pyramidenboden zu schrauben
